Как собрать металлические строительные леса: инструкция для рамных конструкций и сложных фасадов

By admin No comments

Рассказываем об особенностях материала и конструкции, технических расчетах нагрузки, подготовке площадки и процессе монтажа.

Как собрать металлические строительные леса: инструкция для рамных конструкций и сложных фасадов
Pixabay

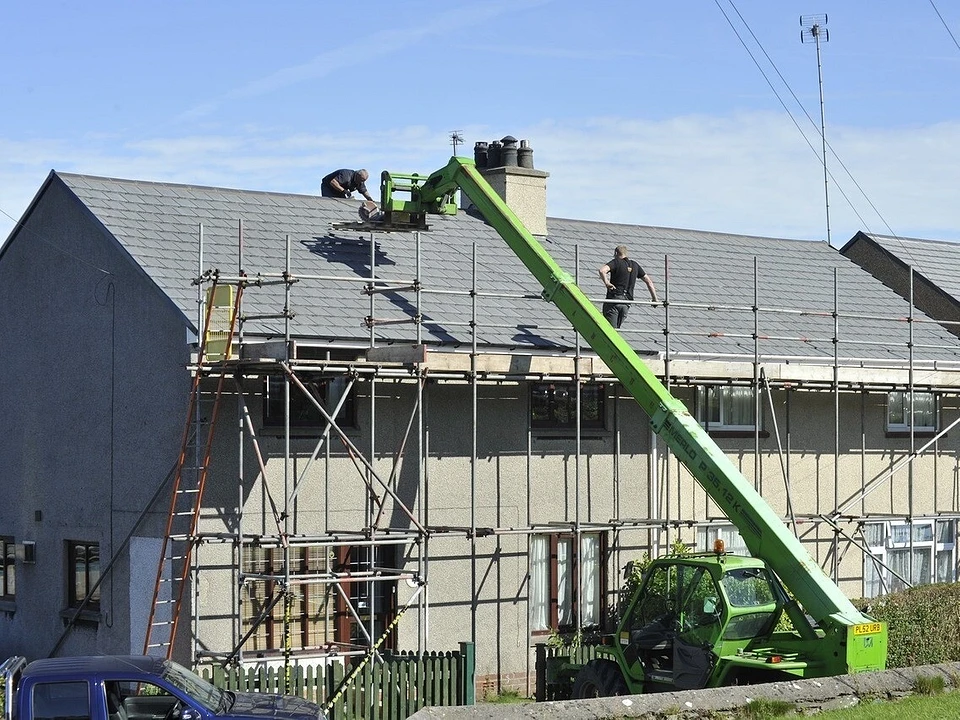

При ремонте иногда бывает достаточно стремянки или самодельной деревянной рамы, сколоченной на скорую руку. Для масштабных работ потребуется конструкция, которую не нужно будет переставлять с места на место, каждый раз занимаясь поиском подходящей площадки. На ней поместится несколько человек, необходимые материалы и инструменты. Металлический каркас из труб не только более удобен и безопасен, чем настил из досок. Такое решение позволяет сэкономить время, которое обычно тратится на перестановку лестницы от одной точки к другой, транспортировку материалов наверх, тщетные попытки оптимизировать рабочий процесс. Сборку строительных лесов можно провести самостоятельно. Об этом рассказываем в статье.

Материал и особенности конструкции

Удобнее воспользоваться набором готовых деталей. Они изготовлены с учетом технических стандартов, обеспечивающих безопасность на объекте. Перед тем как собрать строительные металлические леса, следует проверить по списку в инструкции, все ли детали на месте.

Комплектация

  • Вертикальные стойки, принимающие основную нагрузку. Их устанавливают на площадку и крепят к ним остальные элементы.
  • Распорки, расположенные горизонтально либо по диагонали. Они соединяют между собой стойки и придают системе устойчивость.
  • Перемычки, на которые укладывается настил из досок. Ширина настила в среднем составляет 1-3 м. Высота яруса зависит от того, где проводятся работы. Как правило, она равна 1,8 -2 м.
  • Упоры — эти детали нужны, чтобы конструкция надежно стояла на грунте и не шаталась.
  • Лестницы, по которым можно подняться на верх сооружения.
  • Крепления, соединяющие между собой все элементы.
Pixabay

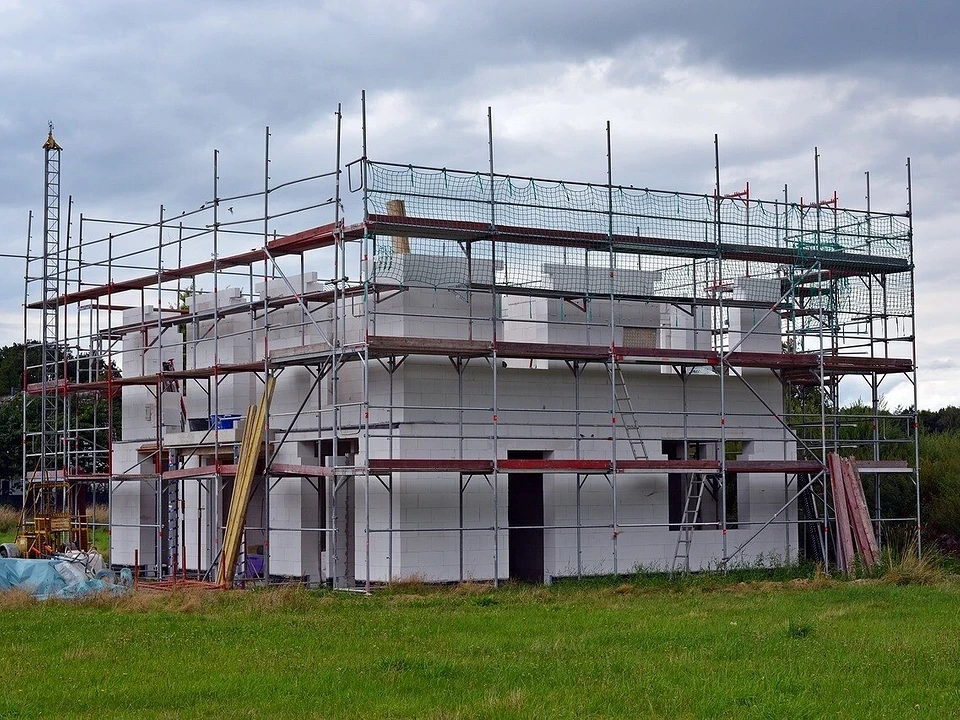

Чтобы застраховать от падения себя, инструменты и материалы, с внешней стороны натягивают фасадную сетку. Если молоток упадет в щель между сеткой и горизонтальной трубой, он не сможет причинить никому вреда. Сетчатая ткань также защищает от солнца, ветра и дождя. Работать с ней гораздо удобнее. Единственный ее недостаток в том, что она задерживает пыль во внутреннем пространстве. При шлифовке поверхности фасада или работе с токсичными составами ее лучше снять либо воспользоваться респиратором.

Материалы труб

  • Алюминиевые детали обладают низкой прочностью. Они отличаются небольшой массой, поэтому их чаще всего применяют при ремонте малоэтажных домов. Такие системы стоят недорого, однако при сильном ударе их можно повредить. Сломанные и погнувшиеся элементы ремонту не подлежат. При поломке следует заменить их на новые.
  • Стальные сборные элементы являются наиболее прочными. Они обладают значительной массой, но в собранном виде так же компактны, как алюминиевые системы. Они стоят дороже, поэтому лучше взять их напрокат. Оцинкованная сталь более стойка к внешним воздействиям, но по прочности не отличается от обычной.
Pixabay

Конструкция

Системы отличаются по способу крепления стоек и распорок.

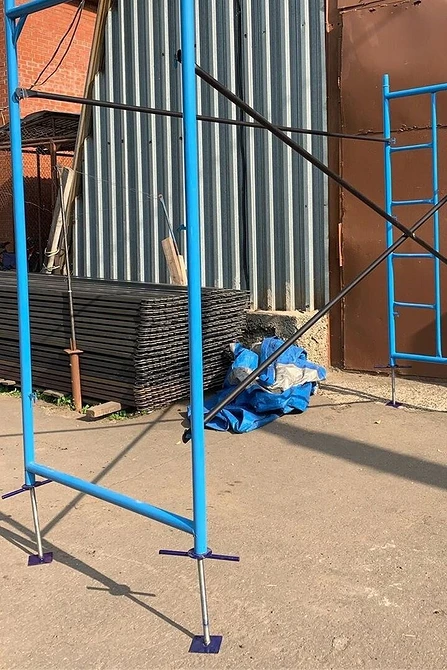

  • Рамные — состоят из сварных плоских рам, соединенных горизонтальными и диагональными перемычками. Они образуют секции, которые закрепляют флажковыми замками. Вертикальные стойки верхнего яруса вставляются в нижние. Такие леса подходят только для ровных фасадов.
  • Штыревые — установка производится с помощью отверстий в горизонтальных частях и штырей — в вертикальных.
  • Клиновые — надежную стыковку обеспечивают фланцы — плоскости с отверстиями для болтов, и держатели. Подходят для любых объектов, поскольку способны менять угол, подстраиваясь под сложный рельеф стены и неровную площадку.
  • Хомутовые — соединение происходит с помощью хомутов, закручивающихся гаечным ключом. Они бывают глухими и поворотными.
Pixabay

Для малоэтажных частных домов лучше использовать рамные системы. Они просты в монтаже и обладают наименьшей массой. Применяются они как внутри, так и снаружи здания.

Установка рамных строительных лесов

Выбор технических параметров

  • Диаметр трубы — 30 мм.
  • Толщина стенки — 1,5 мм.
  • Предельная нагрузка — 600 кг.

Отечественные модели имеют маркировки ЛРСП-30, ЛРСП-200 и т.д. Двузначное число в конце обозначает максимальную высоту в метрах, трехзначное — предельно допустимую нагрузку в килограммах. Для малоэтажного частного дома подойдет модель с маркой ЛРСП-30. Ее максимальная высота составляет 30 м. Такого запаса должно хватить даже для самых высоких коттеджей.

Pixabay

Размеры одной секции

  • Высота — 2 м.
  • Длина — от 2 до 3 м.
  • Ширина — 1 м.

Такие конструкции применяются не только при ремонте внешних стен. Их устанавливают также внутри помещений с высокими потолками.

Виды опор

  • Нерегулируемые на стальном подпятнике.
  • Регулируемые — с винтовым механизмом, позволяющим их поднимать и опускать.

Виды изделий с маркировкой ЛРСП-30

Изделия с маркировкой ЛРСП-30 не всегда имеют одинаковое устройство. Они отличаются по следующим признакам.

  • Перемычки между рамами бывают диагональными и вертикальными. Диагональные создают наиболее жесткую связь между элементами.
  • Для крепления к фасаду применяются одноразовые кронштейны, монтирующиеся на дюбели, либо многоразовые. Они закрепляются на анкерах, которые можно извлечь из стены.
  • Настил делают из досок или стальных перфорированных деталей, рассчитанных на большие нагрузки.

Подготовка площадки

Чтобы конструкция не шаталась, нужно правильно подготовить основание. Грунт следует разровнять и утрамбовать. Желательно расположить стойки на твердой поверхности либо подложить под них ровное основание. В этом случае придется воспользоваться уровнем либо добиваться устойчивости, регулируя положение ножек.

Pixabay

Во влажном грунте делают дренажные насыпи из битого кирпича и других материалов, через которые вода будет уходить в почву. Чтобы грунт не вымывался, устраивают дренажные канавы. Располагать их следует подальше от стоек. Укреплять стенки не обязательно, но лучше закрыть их листами жести или шифера, либо засыпать щебнем.

Монтажные работы

Необходимо производить сборку строительных лесов по инструкции. У каждой модели есть свои особенности. Чтобы провести работы правильно, нужно точно следовать рекомендациям и не пытаться усовершенствовать существующую технологию.

Установку начинают от угла здания. На грунт укладываются башмаки высотой от 4 см и прокладки из дерева. Их положение должно быть строго горизонтальным. Шаг строго регламентируется инструкцией. Чтобы правильно выставить башмаки и прокладки, используют строительный уровень. Сверху располагают опоры. Затем регулируются винтовые механизмы, если они есть. Положение опор должно быть одинаковым, иначе каркас будет шататься. На высоте в несколько метров даже небольшие перемещения очень заметны. Работать в таких условиях опасно.

В башмаки вставляются плоские сварные рамы. Они располагаются параллельно и соединяются горизонтальными и диагональными перемычками. Качество работ проверяется с помощью строительного уровня.

Когда первый ярус готов, его фиксируют на стене анкерами или дюбелями. Сверху укладывают ригели — горизонтальные части, выполняющие роль оснований для перекрытия.

Затем крепится лестница, ведущая на второй ярус. Сверху на ригели укладывается настил. Доски стелят впритык, чтобы между ними не оставалось зазоров. Покрытие должно быть сплошным, иначе инструменты будут проваливаться в щели. Использовать стальной настил не следует, поскольку он нужен лишь при значительных нагрузках. При малой толщине доски собирают с нахлестом и укрепляют так, чтобы они не расползались при ходьбе. Чтобы понять, сколько материала потребуется, нужно знать длину и ширину каркаса. У некоторых моделей есть бортовые ограждения.

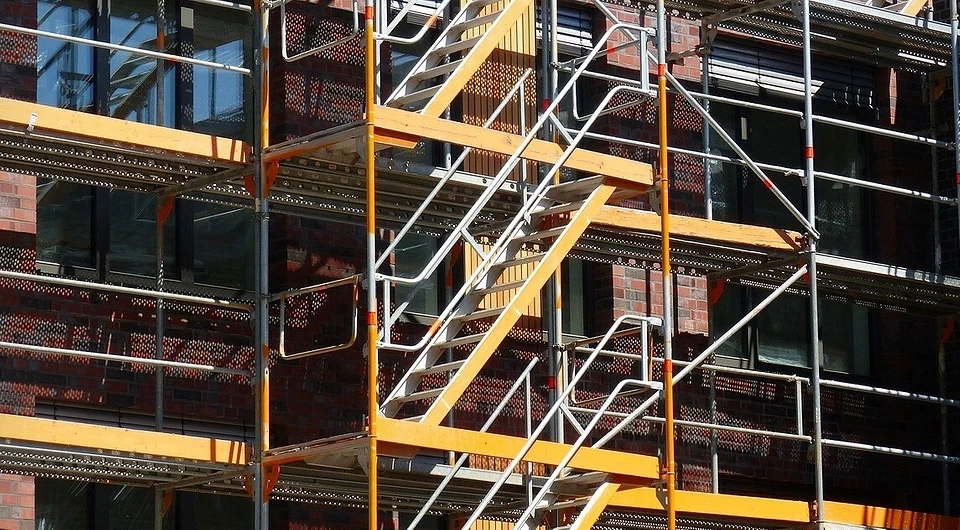

Схема сборки строительных лесов предусматривает возможность создания нескольких ярусов. Если планируется создание третьего этажа, нужно установить вторую лестницу и сделать в настиле люк, чтобы подниматься наверх. Диагональные перемычки верхнего и нижнего этажей крепятся в шахматном порядке, образуя ромб, разделенный пополам перекрытием.

Установка лесов для фасадов сложной формы

Для сложных фасадов подойдут штыревые, хомутовые и клиновые системы. Штыревые слишком массивны для частного участка. Монтаж хомутовых занимает много времени, поэтому лучше использовать клиновые. Их соединения позволяют менять угол направления деталей, что дает возможность подобраться даже к труднодоступным участкам фасада.

Технические параметры

  • Высота одной секции — 2 м.
  • Длина — от 2 до 3 м.
  • Ширина — от 1 до 3 м. Для загородного дома достаточно 1 м.

Нагрузка меняется в зависимости от модели и ее модификации. Предельная нагрузка составляет 500 кг/м2.

Процесс установки

Подготовка поверхности основания производится по тому же принципу, что и с рамными лесами. Площадка должна быть ровной и по возможности твердой.

На грунт укладываются поперечные деревянные прокладки под каждую пару опор. Становочные пяты могут быть сварными либо регулирующимися. В них вставляются вертикальные рамы. Их положение проверяется по уровню. Оно должно быть строго вертикальным.

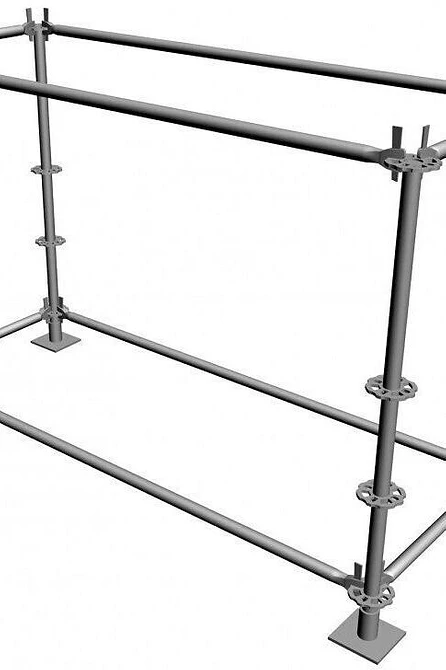

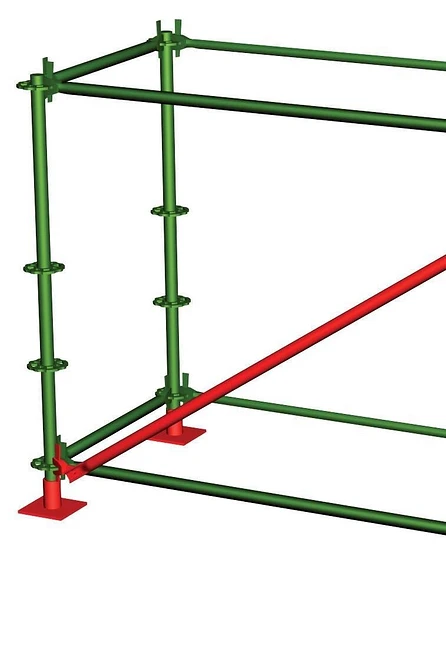

У стоек на поверхности есть фланцы — перпендикулярные им плоскости с монтажными отверстиями. Продольные и поперечные перемычки фиксируются на фланцах с помощью клиновых замков — клин входит в отверстие и зажимается замковым механизмом.

Когда каркас готов, сверху крепятся ригели, навесная лестница и настил. У большинства моделей в комплект входят ограждающие перила.

Перед тем как собрать строительные леса, необходимо изучить инструкцию. Детали сборки могут отличаться у разных моделей.
